Файлы должны содержать только предназначенные для резки векторные объекты и минимально необходимое количество информации — размеры, материал, тираж, глубина выборок и т. д.

• Форматы файлов — cdr (до 16 версии), dxf, pdf;
• Выборки, фаски и др. подсветить цветом и прокомментировать;
• Масштаб 1:1;
• Размеры в миллиметрах;
• Все кривые замкнуты, без заливок, наложений контуров друг на друга, двойных линий;
• Шрифты в кривых.

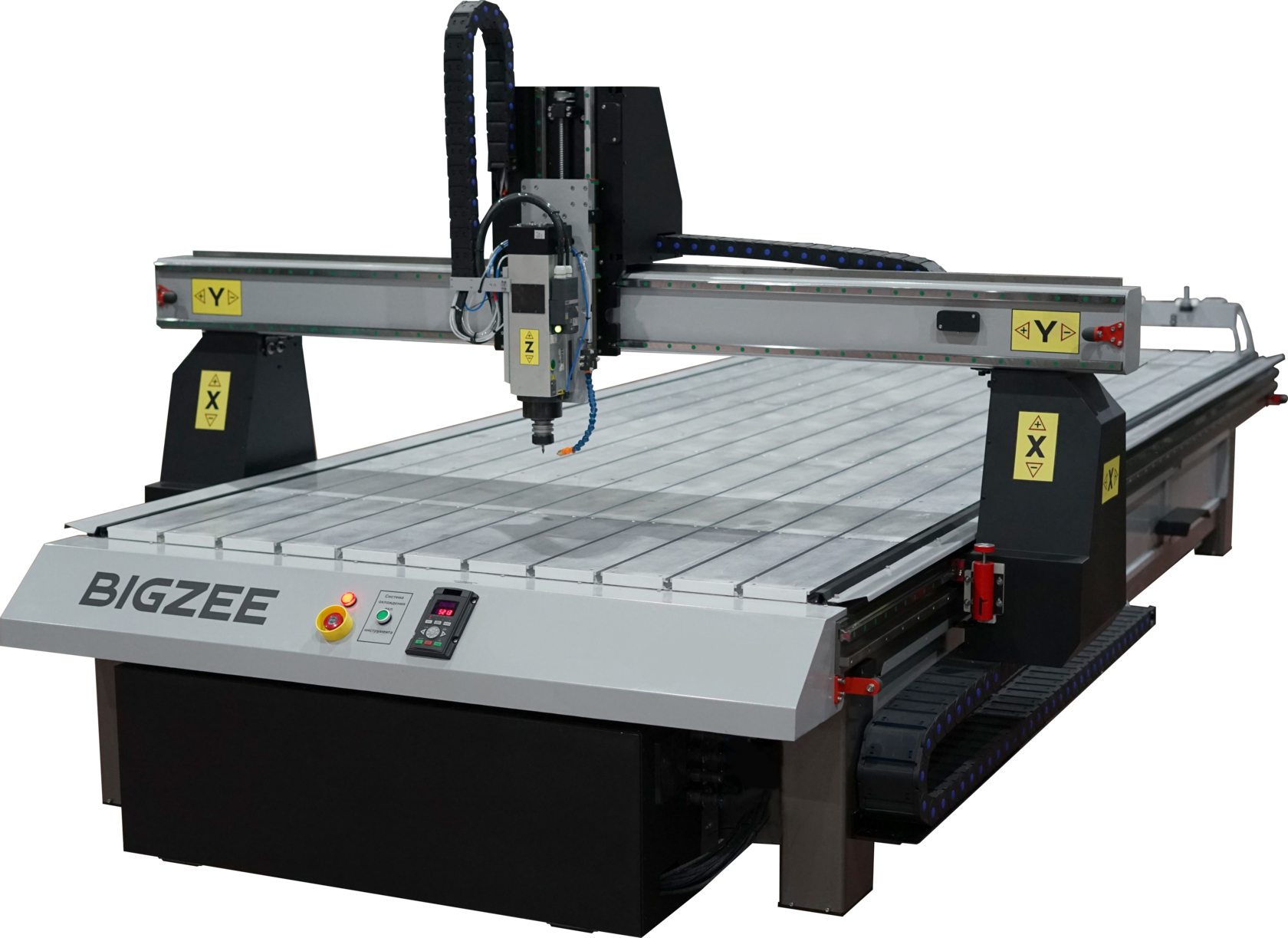

Управляющая программа фрезерного станка устроена таким образом, что если не учесть диаметр фрезы, то может возникнуть 2 основные ошибки:

1. Если деталь или фрагмент по одному из размеров меньше диаметра фрезы, то деталь не будет отфрезерована;
2. Непосредственно при фрезеровке на всех внутренних углах по умолчанию возникает эффект радиусности — угол скругляется.

Обе эти проблемы можно решить доработав чертеж. В первом случае детали или их фрагменты достаточно увеличить. Во втором — в чертеж необходимо добавить дополнительные элементы. Дорабатывая макет, необходимо отталкиваться от диаметра фрезы. Если фреза 3 мм — то диаметр компенсационного элемента — не менее 3,3 мм, если фреза 4 мм — не менее 4,3 мм.

Самый надежный вариант проверить правильность подготовки Вашего макета — позвонить и проконсультироваться.

Стоимость выборки обычно считается за погонаж. Длину траектории движения фрезы (погонаж) рассчитывает специализированный макрос. В настройках управляющей программы указывается масса переменных. Одна из самых важных — диаметр фрезы. Здесь работает простое правило: чем больше диаметр фрезы, тем меньше погонаж. Диаметр фрезы выбирается оператором станка и зависит от толщины заготовки, типа материала, размера деталей и их формы.
Самостоятельно рассчитать стоимость выборки довольно сложно. Вышлите чертежи Вашего изделия на почту или в любой мессенджер и наш опытный специалист сделает расчеты быстро и точно, с учетом всех возможных нюансов.
